Назначение: ограничитель мощности ОП-611 предназначен для работы с внешним трансформатором тока, первичная обмотка которого включена в контролируемую цепь, а к вторичной подсоединено реле. Контролируемая мощность будет зависеть от коэффициента трансформации, например при коэффициенте трансформации 10:1 ток в контролируемой цепи может регулироваться до 50 А.

Технические характеристики:
напряжение питания	220 В, 50 Гц
максимальный ток нагрузки	8 А
порог срабатывания регулируемый	от 0,5 до 5 А
задержка срабатывания регулируемая	от 2 до 40 с
гистерезис возвращения питания	2%
задержка возобновления питания рег.	от 15 до 300 с
потребляемая мощность	0,8 Вт
присоединение проводов	зажимы винтовые 2,5 мм2
выносливость контактов	105 включений
диапазон рабочих температур	от -25°С до +50°С
степень защиты	IP40
габаритные размера	1 модуль типа S (17,5 мм)
монтаж устройства	на DIN-рейке 35 мм

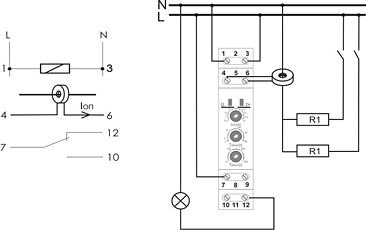

Схема подключения:

Замечание: максимальный ток на вторичной обмотке трансформатора не должен превышать 5 А.
