Назначение: устройство управления AVR-02 предназначено для работы в составе шкафов (блоков) управления автоматическим включением источников резервного питания в системах бесперебойного электроснабжения 3-х фазных потребителей электроэнергии.
Действие: устройство управления AVR-02 контролирует напряжение на основном и резервном вводах трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к основному вводу с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле АВР.
При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание AVR-02 осуществляется от контролируемых вводов.
Технические характеристики:
|
Тип контролируемых линий: |
3-и фазы, 4-х проводная(3х400В+N) |
Частота питающей сети, Гц: |
50 ± 2 |
Напряжение питания, В:
- от контролируемых вводов
(клеммы А,В,С)
- от внешнего источника питания
постоянного тока (клеммы +/- В)
- от внешнего источника питания пере-
менного или постоянного тока (клемма С) |
50-264
10-14
50-264 |
Количество контролируемых вводов: |
2 |
Количество исполнительных реле: |
5 |
Максимальный ток контактов реле (АС1),А: |
8 |
Максимальный ток катушки контактора, А: |
2 |
*Порог напряжения (регулируемый),В:
-нижний
-верхний |
150-210
230-300 |
Время отключения,сек.:
-для нижнего порога
-для верхнего порога |
2-30
0,3-10 |
Допустимая асимметрия напряжения,В: |
20-100 |
Время откл. по асимметрии,сек.: |
2-30 |
Время переключения с основного
на резервный ввод,сек.: |
0,1-30 |
Время вкл. основного ввода при
восстановлении напряжения(регулируемое)сек/мин.: |
1-250
|
Время запуска генератора, сек.: |
5-100 |
Время охлаждения генератора, сек.: |
10-200 |
Время включения при подаче напряжения
питания, сек.: |
4 |
Ток потребления:
- по входам А,В,С, мА,
- по входам +/- В, мА.: |
120
100 |
Степень защиты: |
IP20 |
Диапазон рабочих температур, С: |
от -25 до +50 |
Габариты, мм.: |
105х90х65 |

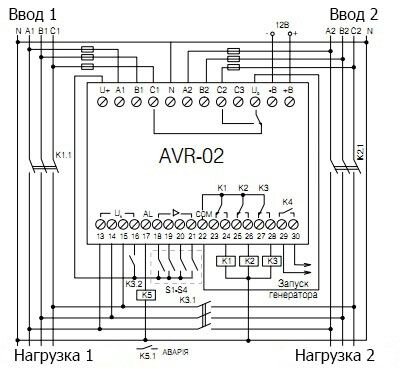

Схема подключения:
Дополнительная информация:
Функциональные особенности:
- контроль синфазности вводов
- формирование напряжения оперативного питания
- формирование сигнала “Авария”
- формирование сигнала запуска генератора
- управление контакторами и моторными приводами
- контроль положения силового аппарата
- ограничение доступа к настройкам вводом PIN-кода
- возможность работы от внешнего источника питания постоянного тока
- контроль состояния аварийных цепей силового аппарата
- контроль чередования фаз
- контроль работы резервной линии от генератора
- пуско-наладочный режим.
|
